庭院電動平開門機、控制器接線方法

發布時間：2023-06-29 文字來源：襄陽理想門業 點擊數：

庭院電動平開門機、控制器接線方法
  參照門機的配電系統電器線圖（圖2），埋設護線管。同時確定多股軟件導線（電纜）的線徑及芯數。
  根據門機與控制器的鏈接方式，現有兩類系統配置供選用：
      a. 兩路二線式門機及控制器
      兩路二芯電纜鏈接門機至控制器
      b. 兩路五線式門機及控制器
兩路五芯電纜連接門機至控制器
      若加裝電鎖，用二芯電纜鏈接電鎖至控制器；
      若加裝紅外對射傳感器，用三芯電纜鏈接紅外傳感器至控制器，同時用二芯電纜鏈接紅外傳感器發射端和接收端；
      若加裝讀卡器，用四芯電纜鏈接讀卡器至控制器。

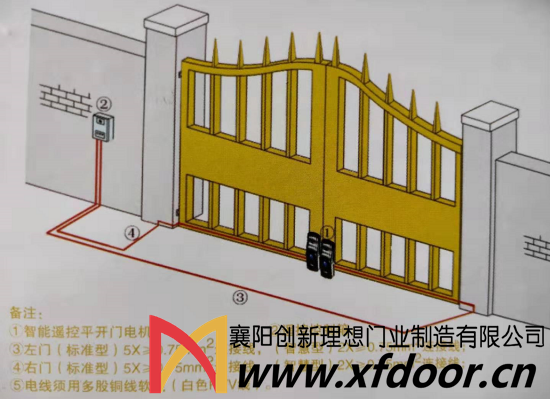

圖2 布線圖

  注意事項：
  a.在大門關閉位置的投影下埋設的線管，不能和將要安裝的擋鐵發生沖突；
  b.為盡量減小線路損耗，門機的鏈接導線（或電纜）截機積應在1平方毫米以上，其余信號線可選用0.5平方毫米左右的導線；
